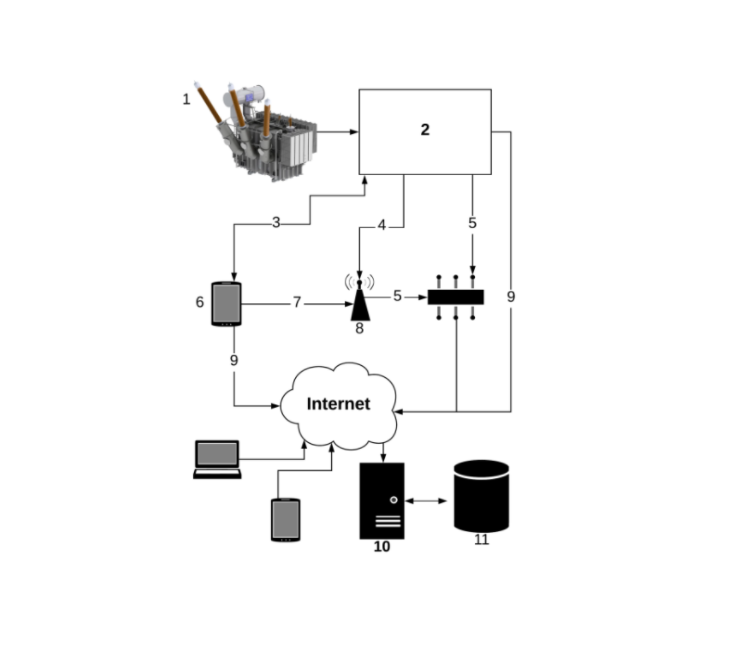

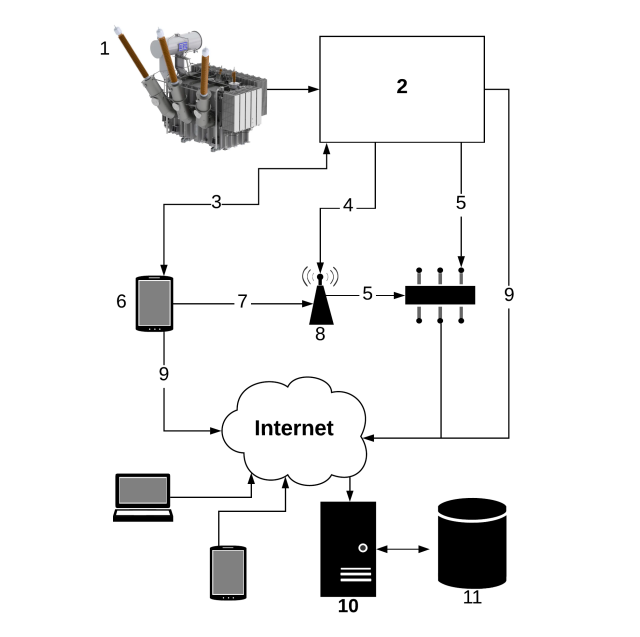

A presente patente de modelo de utilidade trata do aperfeiçoamento de um dispositivo capaz de: monitorar em tempo real transformadores de potência imersos em óleo isolante; prover uma solução de análise histórica dos dados monitorados; e ser utilizado como ferramenta de auxílio à tomada de decisão, integrados em um supervisório em nuvem. O monitoramento pode ser on-line, com o transformador em operação, ou off-line, com o transformador desenergizado durante os procedimentos/processos de manutenção, por exemplo. Como público-alvo deste dispositivo, listam-se, mas não se restringem, às empresas de geração, transmissão e distribuição de energia elétrica. Existem dispositivos que monitoram apenas um transformador, em um ou mais pontos, geralmente um dispositivo para cada grandeza, a coleta dos dados é feita de forma manual por fio, rede local sem fio, ou algum tipo de conexão com a internet, sem um sistema de monitoramento específico para o mesmo que integra todas as variáveis monitoradas. O modelo de utilidade proposto, integra as grandezas correntes, umidade e temperatura do óleo, umidade e temperatura do ambiente, sendo o mesmo expansível na quantidade de grandezas medidas. Permite que um único dispositivo monitore 1 ou mais transformadores simultaneamente, em um ou mais pontos para medição de temperatura e umidade do óleo. O dispositivo não tem botões e nem telas, toda a configuração é realizada através de aplicativo para dispositivo móvel (e.g. tablet, smartphone, entre outros). O monitoramento pode ser realizado no local através do aplicativo ou remotamente através de um supervisório em nuvem (cloud computing) integrado ao dispositivo.
